Objet du MOD:
Au delà d'une excuse pour faire
un autre PC, ce MOD est avant tout une expérience de plus dans le monde
des PCs. C'est aussi la volonté de partager cette petite aventure avec
toutes les étapes qui seront nécessaires pour obtenir un PC
vaillant qui déroutera plus quelques configurations actuelles.

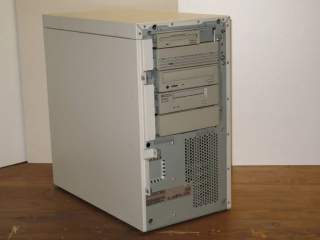

Présentation du cobaye:
Il n'est pas
courant de vouloir faire un Mod, en partant d'un PC qui a seulement entendu parler d'internet.
Mais l'occasion créant le besoin, c'est sur une machine de 1995, un HP NetServer 5/66
(Pentium 5 à 66Mhz), que l'expérience se fera. Merci à FLB pour
la bestiole LE BESTIAUX (de 21 Kg).
Les entrailles du passé (1er
Juin 2006) :
Petit Studio
Photo improvisé pour la cause, la séance de flash commence.
|
 |
La
façade s'enlève merveilleusement bien. Et laisse apparaitre
le système de verrouillage de sécurité "cadenassable".
La
porte s'articule sur le coté, et peut facilement être enlevée.
La
qualité d'assemblage de l'époque est irréprochable. L'épaisseur
des tôles (15/10ème) est bien loin des préoccupations
économiques d'aujourd'hui. Hormis les éléments de la façade, il
n'y a pas de plastique.
Tout
comme les éditeurs de logiciels de l'époque, ou l'on se
demandait si ils n'étaient pas fabriquant de disquettes. HP
vendait-il ses PCs au poids? |
 |
Pour revenir sur l'épaisseur des
tôles, cela laisse présager un dur labeur pour les modifications
à apporter.
Décidément, les baies des
périphériques sont amovibles et regroupées dans un rack
démontable. Le poids de cette ensemble est monstrueux, autant
que la quantité de vis nécessaire pour maintenir tout ça en
place. |
 |

|
 |
L'arrière du boitier est
classique:
L'emplacement pour une
alimentation est compatible avec la norme ATX actuelle. (La
puissance délivrée est d'époque, notamment sur le 12V avec
seulement 4A sur une ligne contre souvent plus de 15A sur 2
lignes 12V aujourd'hui)
Un seul ventilateur de 92mm est présent pour
extraire l'air du boitier. En outre, il sera tout à fait
possible d'en intégrer un, de 120mm en modifiant les fixations.
La grille présente est proche des 110mm, et sera donc tout à
fait adaptée. |
 |
|

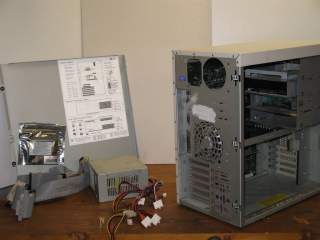

Le démontage du
reste des éléments ne pose pas de problème. Une fois ces
antiquités enlevées, le boitier prendra toute sa philosophie :
Boitier compacte
avec du volume :
(HxLxP / 425mm x
235mm x 435mm) soit plus de 43 Litres.
Mais, il s'agira
d'optimiser au mieux cette capacité pour y intégrer le projet. |
 |
 |
Petit clin d'œil
sur les composants :
La carte mère est
dissociée en 2 parties, une carte fond de panier avec toutes les
connexions pour les périphériques, et une seconde "Carte Fille"
qui reçoit le processeur et la mémoire. |

Il est à noter que
le refroidissement est passif.
|
 |
 |
 |
 |

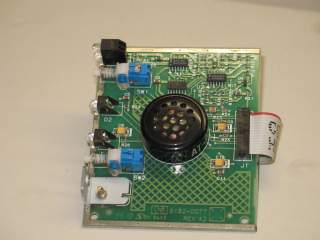

Cette micro-carte
fera l'objet d'une étude plus approfondie, afin de bénéficier
des reports activités HD - Power & Reset ainsi que du Buzer.
Là aussi tout ne
sera pas nécessaire.

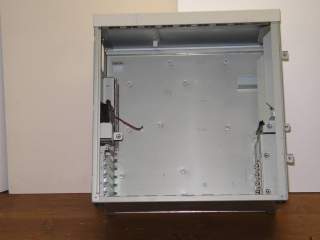

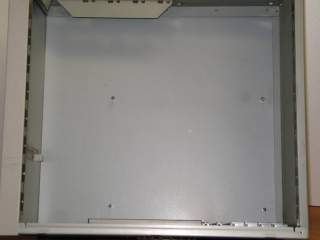

Le boitier devient
de plus en plus vide, après avoir ôté plus d'une soixantaine de
rivets et retirer cette dernière tôle qui sera remplacée
avantageusement pas une platine en aluminium aux dimensions plus
réduite d'une carte ATX / MicroATX. |
 |
 |
 |

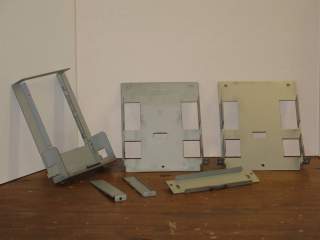

Voilà les
"tiroirs" et éléments qui viennent se monter dans le Rack.
Certains d'entre eux devront être modifier ultérieurement, afin
d'optimiser l'agencement du boitier. Un disque dur viendra en
lieu et place du lecteur de disquette et le lecteur optique
juste en dessous. Un autre emplacement 5"1/4 recevra un Fan
Meter + T°C. Les 2 autres emplacement ne recevront qu'une
façade. |
Ci-dessous, ce
sont les éléments qui ne seront pas remis en service dans le
nouveau projet :
-
Divers
éléments de tôlerie
-
Le
lecteur de CD-ROM, la sauvegarde sur bande, le lecteur de
disquette, le disque SCSII
-
L'alimentation
& l'ensemble Carte Mère
|
 |
 |
Les modifications du boitier
( Fin le 12 Juillet 2006) :

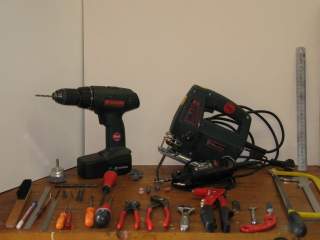

Tout d'abord
il est nécessaire de rassembler un peu d'outils et de matériel.
 |
 |
-
Scie
sauteuse & scies à mains
-
Perceuse
sans fil & forets
-
Divers
pinces & tournevis
-
Pince à
rivets
-
Limes
-
Protection
des mains, des yeux, du nez
-
Un étaux
& serres joints
-
ET

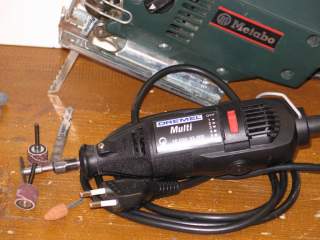

surtout l'indispensable DREMEL
|

(Prévoir des
outils de remplacement, ça s'use très vite sur la tranche des
tôles ) |
Merci à ALBATROS
pour la Dremel - Collègue FLB - Administrateur du site : PocketPhone.fr
|
S'en est terminé des préparatif, il faut
maintenant passer à la pratique.

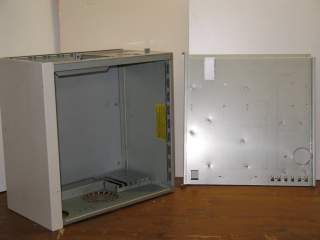

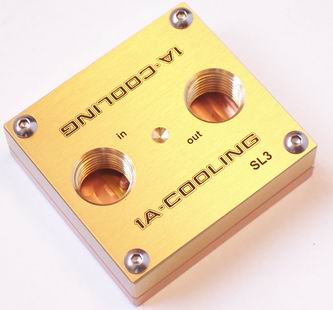

Pour des raisons
pratiques, il a été nécessaire de supprimer la tôle qui recevait
l'ancienne carte mère. En effet celle-ci ne favorisait pas
l'intégration d'une carte mère moderne et d'un Watercooling.

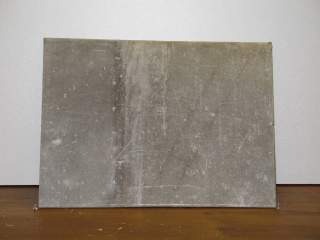

Une platine au
format ATX est réalisée en Aluminium (ép:3mm) et reposera sur 4
colonnettes de 10mm directement visser sur le coté du boitier.
L'équerre soudée
sur le haut du boitier est enlevée, car les nouvelles
alimentations sont souvent plus profondes. |
 |
 |
 |
 |
La platine en aluminium pourra
donc recevoir, soit une carte mère ATX ou Micro ATX. C'est ce
dernier format qui sera privilégié pour ce projet.
Des colonnettes de 6mm sont directement visser
dans l'épaisseur de la platine.
4 Trous fraisés permettront d'assembler la
platine au boitier.
Une découpe circulaire est réalisée afin de
faciliter le flux d'air sous l'emplacement du processeur. Des
perforations sont aussi réalisées sur le boitier. |
 |

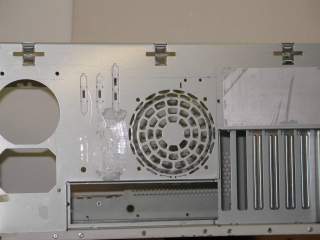

Une autre
contrainte impose de découper l'emplacement recevant le panel
arrière de la carte mère, celui-ci dépassant de quelques
millimètres à l'intérieur du boitier. Car la carte mère
d'origine était plus en retrait.
L'emplacement pour
l'alimentation est libérer de la petite barre le séparant en 2.
La nouvelle alimentation ayant une grille d'aération faisant
toute sa largeur.
Une autre découpe
est faite sur le dessus du boitier pour dissiper la chaleur du
disque dur, et sera recouverte par une grille alu. La façade est
elle aussi découpée et le système de verrouillage est supprimé. |
 |
 |
 |
 |
Pour finir dans
les découpes, le Rack est largement modifié aussi, avant de
passer par la séance de peinture.

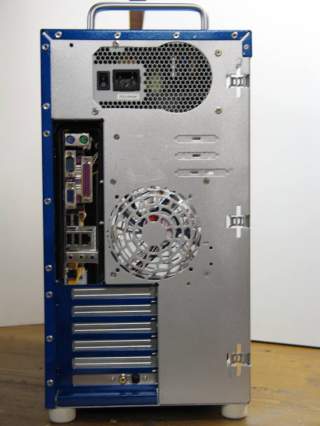

Une fois que
l'ensemble des pièces sont peintes, le boitier est remonté puis
riveté. Des pieds en caoutchouc (butoir de porte) sont montés. 2
poignées sont fixées sur le dessus afin de facilité la
manutention.

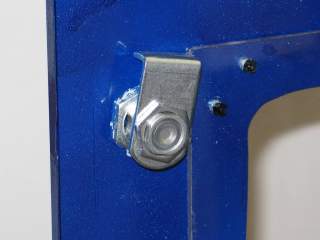

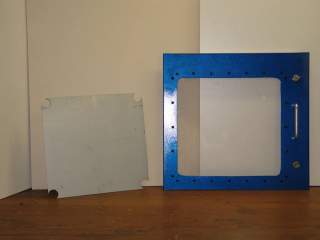

Une large fenêtre
est aussi réalisée avec un polycarbonate de 3mm sur la porte. 1
autre poignée y est montée, ainsi que 2 serrures de boite aux
lettres. Il est à noter par conséquent que le système de
verrouillage d'origine a aussi été éliminé de la porte. |
 |
 |
 |
 |
La réalisation du
boitier est maintenant bien avancée. la phase de montage des
composants et des périphériques est à l'ordre du jour. |
 |
Le montage des éléments mobiles
:
 |

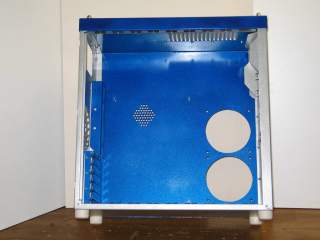

Ici, le boitier est prêt à recevoir sa
"Dotation" .
|
PREPARATION & MONTAGE DE LA CARTE MERE
|
 |
Le choix c'est
porté sur une carte de la marque BIOSTAR, au format Micro ATX.
Le modèle retenu est la TForce 6100-939.
Cette carte, très
connu outre-atlantique, est fortement inspirée par la marque DFI.
Son principale atout qui fera oublier quelques défauts, est sa
prédisposition à l'overclocking avec un BIOS que certaines
Grandes, pourraient envier.
La première
opération effectuée, est l'adjonction de Mini RAD sur les
composants pouvant dissiper de la chaleur. |
 |
|
 |

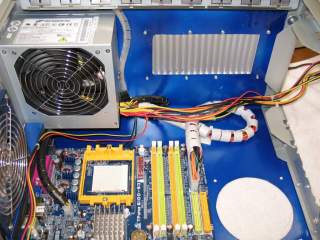

Le montage avance
avec un ventilateur de boitier Enermax UC-12FAB à 95 CFM.
Une alimentation
400w FORTRON ATX FSP400-60GLN Green'PS certifiée RoHs
RoHs (Optimisée pour le
respect de l'environnement avec un poids plus faible, des
matériaux non nuisibles, un rendement élevé...).
Cette Alimentation
demande un peu de préparation car il n'y a aucune gaine autour
des différents cables. |
 |
|
|
|
 |
|
|
|

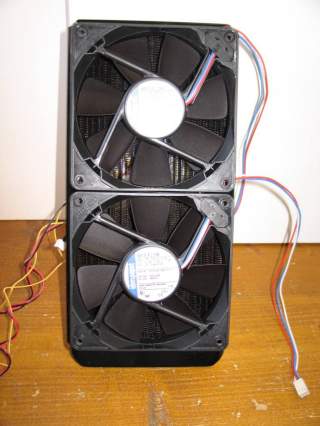

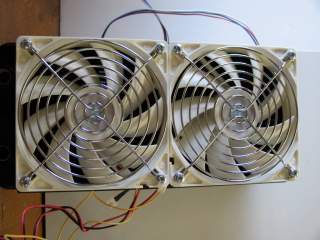

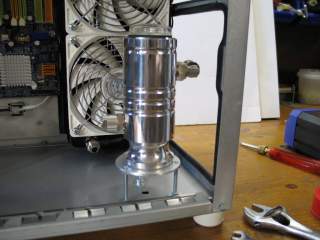

La préparation du
radiateur, un Black Ice GT Stealth 240 avec :
2 Ventilateurs
Papst 120mm : 4412 F/2M à 82 CFM
2 Ventilateur
SilverStone 120mm : SST-FM121 à 110 CFM, avec contrôleur de
ventilation 3"1/2 en alu.
Un Rhéobus Akasa
permettra de gérer la vitesse des ventilateurs, ainsi que de
relever les températures. |
|
|
 |
|
Une fois
l'ajustement fait sur le rack recevant le rhéobus, sa mise en
place termine l'étape du câblage électrique des composants.
Derrière le
rhéobus 3"1/2 livré avec les ventilateurs SylverStone,
s'intègrera le disque dur.

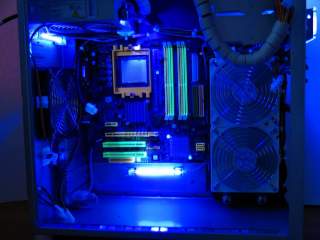

L'illumination
permet aussi de bien distinguer les connecteurs de la carte
mère. |
|
 |
|
 |
 |
 |
 |

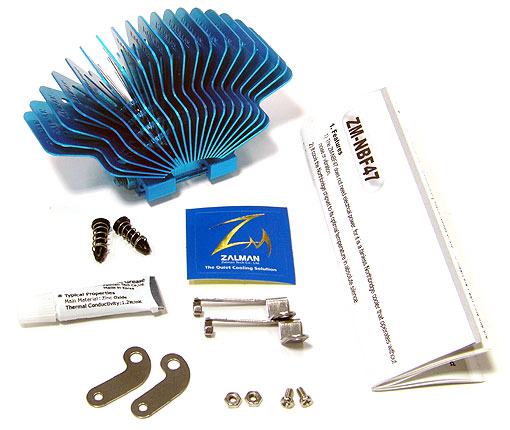

Un petit "Flash-Back"
sur la carte mère, pour installer sur les Southbridge et
Northbridge les petits RADs ZALMAN. Ceci afin d'augmenter la
capacité de dissipation thermique, vu l'absence de Ventirad sur
le processeur.
C'est aussi pour
rester dans la logique "Tuning".
|


 |
|
|
 |
|
|
 |
 |
|
 |
|
 |
|
|
|
 |
|
|
